Instellingen en acties
Om het gedrag van een Histogram-I/O aan te passen zijn diverse instellingen en acties beschikbaar.

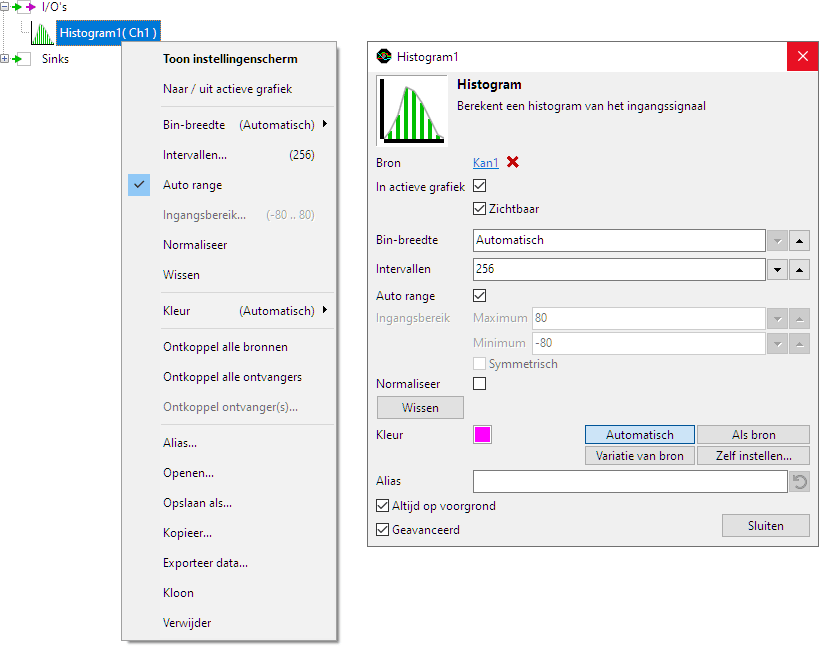

Deze zijn beschikbaar via een popupmenu dat getoond wordt als met rechts op de I/O geklikt wordt in het objectscherm.
De instellingen zijn ook beschikbaar via een instellingenscherm dat wordt getoond als op de I/O wordt dubbel geklikt in
het objectscherm.
Klik op de
Toon objectscherm-knop om het objectscherm te openen.
Het instellingenscherm toont standaard alleen de meest gebruikte instellingen. Als Geavanceerd wordt aangevinkt, wordt het uitgebreide scherm met alle instellingen getoond. Zie ook de programma-instellingen.
Bin-breedte
Om een histogram te maken wordt het volledige bereik van waarden verdeeld in een reeks intervallen, bins. De Bin-breedte bepaalt hoe breed elk interval is. De bin-breedte is omgekeerd evenredig met het aantal intervallen.
De standaard waarde voor de bin-breedte is Automatisch, waarbij de bin-breedte wordt bepaald uit het ingangsbereik en het aantal intervallen dat is ingesteld. Als een andere bin-breedte wordt ingesteld, wordt de instelling Intervallen op Automatisch gezet.
Intervallen
De instelling Intervallen bepaalt het aantal intervallen waarin het ingangsbereik verdeeld wordt. Het aantal intervallen is omgekeerd evenredig met de bin-breedte.
De standaard instelling voor het aantal intervallen is 256.
Auto range
Wanneer Auto range is ingeschakeld, wordt het histogram bepaald van het volledige bereik van waarden van het ingangssignaal. Wanneer het bereik van waarden van het ingangssignaal verandert, verandert het ingangsbereik van de histogram overeenkomstig.
Ingangsbereik
Het Ingangsbereik van het histogram definieert het bereik van de ingangsdata dat wordt verdeeld in intervallen. Het wordt bepaald door de boven- (Maximum) en onderlimiet (Minimum), die afzonderlijk ingesteld kunnen worden. Aanpassen van het ingangsbereik schakelt Auto ranging uit.
Inschakelen van Symmetrischforceert dat de twee limieten symmetrisch rond het nulpunt liggen. Aanpassen van een limiet zal ook de andere limiet overeenkomstig aanpassen.
Normaliseer
Wanneer Normaliseer is ingeschakeld, wordt het histogram zodanig omgerekend dat de som van de groottes van de bins 1 is.
Wissen
Wanneer de Histogram-I/O continu streaming data ontvangt, wodt het histogram bepaald over de volledige stream. De histogram-waarden die in ieder blok binnen komen, worden opgeteld bij de waarden van de voorgaande blokken. De knop Wissen wist de interne buffer van de Histogram-I/O, waarbij deze op nul gezet wordt.
De Wis-aktie is alleen beschikbaar als de Histogram-I/O streaming data ontvangt.
