Een differentiële USB-oscilloscoop
Basisprijs: € 982,00
Een differentiële 4-kanaals, 50 MHz USB-oscilloscoop van TiePie engineering.
Belangrijkste specificaties
- Differentiële ingangen
- 12, 14, 16 bit resolutie, 0.3 % verticale DC-nauwkeurigheid
- Tot 50 MSa/s sampling, 50 MHz bandbreedte
- 128 Kpts geheugen per kanaal
Volledige specificaties Datasheet Handleiding Vraag informatie
- Handyscope HS4 DIFF-50
- Handyscope HS4 DIFF-25
- Handyscope HS4 DIFF-10
- Handyscope HS4 DIFF-5
- Vijf jaar garantie (W5)
Bestelcode:
EAN:
Prijs:
De Handyscope HS4 DIFF is een 4-kanaals differentiële USB-oscilloscoop met een maximale samplesnelheid van 50 MSa/s en 128 Kpts geheugen per kanaal. Door de differentiële kanalen kunnen metingen veilig uitgevoerd worden, zonder gevaar van kortsluiting via de oscilloscoop. De Handyscope HS4 DIFF wordt geleverd met uitgebreide meetsoftware die alles biedt voor elke meettoepassing.
Differentiële ingangen
De Handyscope HS4 DIFF beschikt over 4 onafhankelijk gescheiden differentiële ingangen. Dat maakt het instrument ideaal voor het uitvoeren van metingen in circuits met hoge spanningen, versterkers, geschakelde voedingen, thyristorbruggen, vermogensregelaars, enzovoort. Geen gevaar meer voor kortsluitingen via de oscilloscoop!
Snel continu streamen
Naast metingen in blok-mode als oscilloscoop kan de Handyscope HS4 DIFF ook in streaming mode meten als datalogger. Dit genereert een ononderbroken continue stroom van meetgegevens naar de computer. Deze gegevens kunnen op het scherm getoond worden en/of op schijf opgeslagen worden.
Combineren van meer Handyscope HS4 DIFFs
Als een Handyscope HS4 DIFF niet voldoende ingangskanalen biedt, kan de Handyscope HS4 DIFF gekoppeld worden aan een of meer andere instrumenten. Dit maakt het mogelijk een gecombineerd instrument te maken dat simultaan metingen kan verrichten op alle kanalen van alle gekoppelde instrumenten.
Veelzijdige Multi Channel oscilloscoop-software
De Handyscope HS4 DIFF wordt geleverd met de veelzijdige Multi Channel oscilloscoop-software, die de Handyscope HS4 DIFF transformeert naar een oscilloscoop, spectrum analyzer, datalogger, multimeter en protocol analyzer.
Enkele van de krachtige eigenschappen van de Multi Channel oscilloscoop-software worden hieronder beschreven, kijk voor een volledige beschrijving van de Multi Channel oscilloscoop-software op de Multi Channel oscilloscoop-software-pagina's.
Flexibele signaalweergave
De Multi Channel oscilloscoop-software scoop, spectrum analyzer en datalogger bieden een ultiem flexibele manier om alle aspecten van de gemeten signalen weer te geven. De software kan een of meer grafieken hebben, die elk een of meer signalen weer kunnen geven, waarbij iedere grafiek een ander gedeelte van hetzelfde signaal kan weergeven. Grafieken kunnen signalen van uw Handyscope weergeven in Yt-modus, in XY-modus of als frequentiespectrum, met of zonder interpolatie. De kleuren van alle onderdelen in een grafiek kunnen naar eigen wens ingesteld worden. Afmetingen van een grafiek kunnen vrij ingesteld worden, grafieken kunnen binnen één groot venster geplaatst worden maar kunnen ook in afzonderlijke vensters getoond worden, op iedere plek op het scherm.
Touchscreen-vriendelijke knoppenbalken
Voor elke Handyscope zijn een oscilloscoopbalk en kanaalbalken beschikbaar. De gebruiksvriendelijke knoppenbalken hebben duidelijke knoppen voor alle instellingen van de oscilloscoop en zijn kanalen. Ze tonen de huidige instellingen van de oscilloscoop en bieden mogelijkheden de instellingen aan te passen. De grote knoppen zijn zeer geschikt voor gebruik via touchscreens.
De knoppenbalken zijn volledig instelbaar via de programma-instellingen. Je kunt de knopgrootte instellen, knoppen toevoegen of verwijderen en de volgorde van de knoppen aanpassen.
Lees meer over de oscilloscoopbalk... Lees meer over kanaalbalken...
Veel automatische metingen
De Multi Channel oscilloscoop-software beschikt over veel automatische metingen, die kunnen worden uitgevoerd op de gemeten signalen van een Handyscope of een geselecteerd deel van de gemeten signalen. Met deze automatische metingen in de oscilloscoop wordt elk detail van het signaal onthuld. Twee sets kruisdraden, zowel horizontaal als verticaal, kunnen worden gebruikt om het gedeelte van het signaal dat nader onderzocht moet worden te selecteren. De automatische metingen omvatten onder andere: Mininum, Maximum, Hoog-laag, RMS, Gemiddelde, Variantie, Standaarddeviatie en Frequentie.
De meetresultaten worden weergegeven in een speciaal waardescherm dat overal op het computerscherm geplaatst kan worden. Met een handige knoppenbalk kan iedere meting met een enkele klik aan- of uitgezet worden. De meetresultaten kunnen naar het klembord worden gekopieerd om bijvoorbeeld deze in een rapport te gebruiken. Als de grafieken afgedrukt worden, worden de meetresultaten mee afgedrukt.

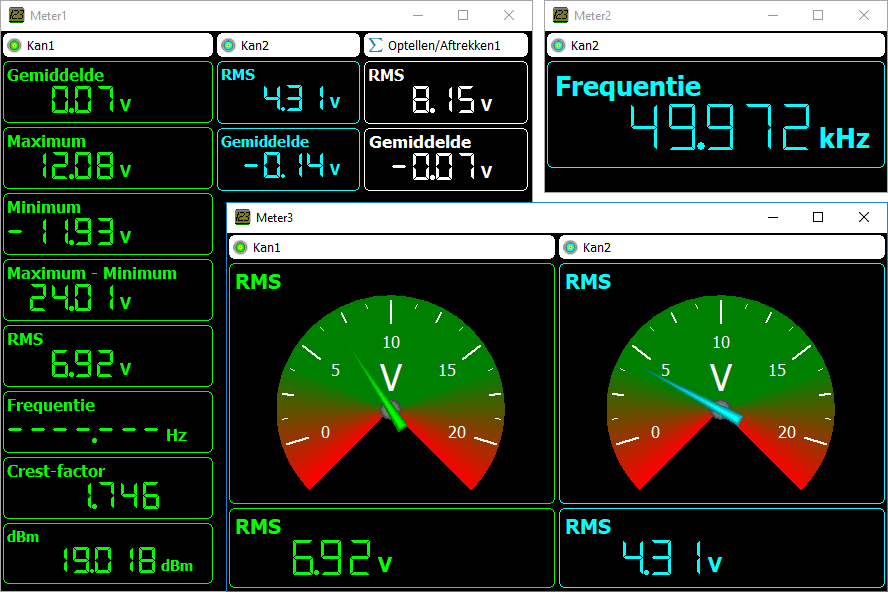

Multimeter
De multimeter in de Multi Channel oscilloscoop-software maakt van uw Handyscope een multimeter kan worden gebruikt om specifieke eigenschappen van een signaal als bijvoorbeeld effectieve waarde, frequentie, maximale waarde enz. te meten of in de gaten te houden. De Multi Channel oscilloscoop-software multimeter kan ieder willekeurig aantal volledig configurereerbare displays hebben, die de meetwaarde weergeven als getal of via een klok met wijzer. Bij het afregelen van een circuit op een bepaalde waarde, bijvoorbeeld een offset naar nul, is de klokweergave met een wijzer erg handig.
Meer kenmerken
Ontdek meer eigenschappen van de veelzijdige Multi Channel oscilloscoop-software voor uw Handyscope HS4 DIFF op de Multi Channel oscilloscoop-software-pagina's.
Handyscope HS4 DIFF specificaties
De tabellen hieronder tonen gedetailleerde specificaties van de Handyscope HS4 DIFF. Spring naar specificaties betreffende
Acquisitiesysteem | ||||
|---|---|---|---|---|
| Ingangskanalen | 4 analoog | |||
| CH1, CH2, CH3, CH4 | Geïsoleerde BNC, female | |||
| Type | Differentieel | |||
| Resolutie | Instelbaar in software | |||
| Oorspronkelijk | 12 bit | |||
| Verbeterd | 14, 16 bit | |||
| Nauwkeurigheid | 0.3 % van volle schaal ± 1 LSB | |||
| Ruis | 135 µVrms (200 mV bereik, 12 bit, 50 MSa/s) 50 µVrms (200 mV bereik, 16 bit, 195 kSa/s) | |||
| Bereiken (Volle schaal) | ±200 mV ±400 mV ±800 mV | ±2 V ±4 V ±8 V | ±20 V ±40 V ±80 V | |
| Signaalkoppeling | AC/DC | |||
| Impedantie | 2 MΩ / 40 pF | |||
| Maximale ingangsspanning (in alle bereiken) | ±200 V (DC + AC peak < 10 kHz) met 1:10 verzwakker ±300 V (DC + AC peak < 10 kHz) | |||
| Maximale Common Mode-spanning | 200 mV tot 800 mV bereiken : 2 V 2 V tot 8 V bereiken : 20 V 20 V tot 80 V bereiken : 200 V | |||
| Common Mode Rejection Ratio | -48 dB | |||
| Bandbreedte (-3dB) | DC tot 50 MHz maximaal | |||
| AC signaalkoppeling afbreekfrequentie (-3dB) | 1 Hz | |||
| Kanaalisolatie | 500 V | |||
| Kanaalscheiding | -80 dB | |||
| Maximale samplesnelheid | HS4 DIFF-50 | HS4 DIFF-25 | HS4 DIFF-10 | HS4 DIFF-5 |
| 12 bit | 50 MSa/s | 25 MSa/s | 10 MSa/s | 5 MSa/s |
| 14 bit | 3.125 MSa/s | 3.125 MSa/s | 3.125 MSa/s | 3.125 MSa/s |
| 16 bit | 195.3 kSa/s | 195.3 kSa/s | 195.3 kSa/s | 195.3 kSa/s |
| Maximale stream-snelheid | HS4 DIFF-50 | HS4 DIFF-25 | HS4 DIFF-10 | HS4 DIFF-5 |
| 12 bit | 500 kSa/s | 250 kSa/s | 100 kSa/s | 50 kSa/s |
| 14 bit | 480.8 kSa/s | 250 kSa/s | 99.2 kSa/s | 50 kSa/s |
| 16 bit | 195.3 kSa/s | 195.3 kSa/s | 97.7 kSa/s | 48.8 kSa/s |
| Sampleklok | ||||
| Intern | Quartz | |||
| Nauwkeurigheid | ±0.01 % | |||
| Stabiliteit | ±100 ppm over -40 °C tot +85 °C | |||
| Tijdbasisveroudering | ±5 ppm/jaar | |||
| Extern | Op extensie-connector | |||
| Spanning | 3.3 V TTL, 5 V TTL tolerant | |||
| Frequentiebereik | 95 MHz tot 105 MHz | |||
| Geheugen | 128 Kpts per kanaal | |||
| Trigger | Alleen beschikbaar in scoop/blokmodus, niet in streaming-modus | |||
| Systeem | Digitaal, 2 niveaus | |||
| Bron | CH1, CH2, CH3, CH4, OR, extern digitaal | |||
| Triggermodi | Opgaande flank, Neergaande flank Binnen venster, Buiten venster | |||
| Niveau-instelling | 0 tot 100 % van het volledige bereik | |||
| Hysterese-instelling | 0 tot 100 % van het volledige bereik | |||
| Resolutie | 0.025 % (12 bits) | |||
| Pre-trigger | 0 tot 131071 samples, 1 sample resolutie | |||
| Post-trigger | 0 tot 131071 samples, 1 sample resolutie | |||
| Trigger hold-off | 0 tot 1048576 samples, 1 sample resolutie | |||
| Digitale externe trigger | ||||
| Ingang | Extensie-connector | |||
| Bereik | 0 tot 3.3 V (5 V max) | |||
| Koppeling | DC | |||
Interface | ||||
| Interface | USB 2.0 High Speed (480 Mbit/s); (USB 1.1 Full Speed (12 Mbit/s) en USB 3.0 compatible) | |||
Opgenomen vermogen | ||||
| Voeding vanuit de USB-poort | 500 mA max (2.5 W max) | |||
| Voeding via de externe voedingsingang / uitbreidingsconnector | 1500 mA max (7.5 W max) | |||
| Minimum voltage | 4.5 VDC | |||
| Maximum voltage | 14 V DC | |||
Afmetingen | ||||
| Hoogte | 25 mm (1 inch) | |||
| Lengte | 170 mm (6.7 inch) | |||
| Breedte | 140 mm (5.2 inch) | |||
| Kabellengte | 1.8 m (70 inch) | |||
| Gewicht | 460 g (16 ounce) | |||
I/O connectors | ||||
| Kanalen 1...4 | geïsoleerde BNC, female | |||
| USB | vaste kabel met USB 2.0 / USB 1.1 type A connector | |||
| Uitbreidingsconnector | D-sub 25 pins female | |||
Systeemeisen | ||||
| PC I/O-verbinding | USB 2.0 High Speed (480 Mbit/s); (USB 1.1 Full Speed (12 Mbit/s) en USB 3.0 compatible) | |||
| Besturingssysteem | Windows 10 / 11 en Linux (via libtiepie-hw SDK) | |||
Gebruiksomstandigheden | ||||
| Werktemperatuur | 0 tot 55 °C | |||
| Relatieve vochtigheid | 10 tot 90 % niet-condenserend | |||
Opslagomstandigheden | ||||
| Opslagtemperatuur | -20 tot 70 °C | |||
| Relatieve vochtigheid | 5 tot 95 % niet-condenserend | |||
Richtlijn conformiteit | ||||
| CE conformiteit | Ja | |||
| RoHS | Ja | |||
Verpakking | ||||
| Handige koffer | ||||
| Instrument | Handyscope HS4 DIFF | |||
| Meetsnoeren | 4 x Meetsnoer TP-C812B, BNC -> 4 mm banaan-plug | |||
| Accessoires | 4 x Differentiële verzwakker TP-DA10 externe voedingskabel voor tweede USB-poort | |||
| Software | voor Windows 10 / 11, via website | |||
| Drivers | voor Windows 10 / 11, via website | |||
| Software Development Kit | voor Windows 10 / 11 en Linux, via website | |||
| Handleidingen | instrument-handleiding en software-handleiding in kleur, op papier en in digitaal formaat via website | |||
De Handyscope HS4 DIFF is verkrijgbaar in 4 modellen die verschillen in maximale samplesnelheid en maximale stream-snelheid:
| Bestelcode | Max. Sample-snelheid | Max. Stream-snelheid |
|---|---|---|
| HS4-DIFF-50 | 50 MSa/s | 500 KSa/s |
| HS4-DIFF-25 | 25 MSa/s | 250 KSa/s |
| HS4-DIFF-10 | 10 MSa/s | 100 KSa/s |
| HS4-DIFF-5 | 5 MSa/s | 50 KSa/s |
Beschikbare opties voor de Handyscope HS4 DIFF zijn:
- W5: Met de uitgebreide garantie-optie is de garantie vijf jaar op onderdelen en arbeid. Zonder deze optie hebben de modellen twee jaar garantie op onderdelen en arbeid.

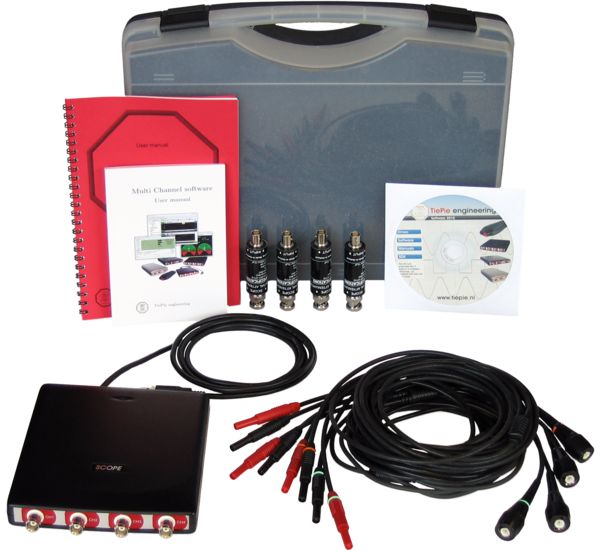

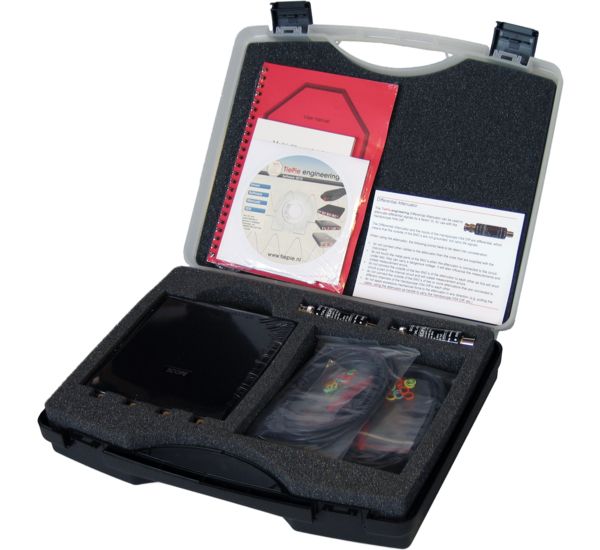

De Handyscope HS4 DIFF wordt geleverd met:
| Koffer | Koffer BT341 |
|---|---|
| Instrument | Handyscope HS4 DIFF |
| Meetsnoer | 4 x Meetsnoer TP-C812B, BNC -> 4 mm banaanstekers |
| Differentiële verzwakker | 4 x Differentiële verzwakker TP-DA10 |
| Accessoires | Externe voedingskabel (USB) |
| Software | voor Windows 10 / 11, via website |
| Drivers | voor Windows 10 / 11, via website |
| Software Development Kit | voor Windows 10 / 11 en Linux, via website |
| Handleidingen | Instrument handleiding en software handleiding In kleur geprint en digitaal, via website |
Verschillende downloads voor de Handyscope HS4 DIFF zijn hieronder beschikbaar, waaronder Multi Channel oscilloscoop-software, drivers en handleidingen.
Driver & Software
| Beschrijving | Versie | Opmerkingen | Grootte | |
|---|---|---|---|---|
| WinUSB-driver | 10.0.2 | Windows 10 / 11, 64 bit | 1.73 MB | download |
| Multi Channel software | 1.47.0 | Windows 10 / 11, 64 bit, inclusief PDF-handleiding | 103.76 MB | download |
Handleidingen & documenten
| Beschrijving | Versie | Opmerkingen | Grootte | |
|---|---|---|---|---|
| Multi Channel software handleiding | 1.11 | Engels | 3.13 MB | download |
| Handyscope HS4 DIFF Instrumenthandleiding | 2.49 | Engels | 727.80 kB | download |
| Handyscope HS4 DIFF Specificatieblad | Engels | 4.09 MB | download |
Software Development Kit (SDK)
Voor het interfacen van de Handyscope HS4 DIFF met software van derden of het ontwikkelen van eigen software is de libtiepie-hw Software Development Kit nodig. Gedetailleerde informatie over de libtiepie-hw SDK en downloads voor Windows en Linux is te vinden op de libtiepie-hw pagina's.
