De USB-oscilloscoop boordevol techniek
Basisprijs: € 1.290,00
De 1 GSa/s 14-bit vierkanaals Hoge Resolutie Oscilloscoop.
Belangrijkste specificaties
- 8, 12, 14, 16 bit resolutie, 0.25 % DC verticale nauwkeurigheid, 0.1 % typical
- Tot 1 GSa/s sampling, tot 250 MHz bandbreedte
- Tot 256 Mpoints geheugen per kanaal
- Tot 200 MSa/s continu streamen
- 1 ppm tijdbasisnauwkeurigheid
Volledige specificaties Datasheet Handleiding Vraag informatie
- Handyscope HS6-1000
- Handyscope HS6-500
- Handyscope HS6-200
- Extended memory (XM)
- EMI (E)
- SureConnect (S)
- Vijf jaar garantie (W5)
Bestelcode:
EAN:
Prijs:
Deze krachtige USB 3.0 SuperSpeed oscilloscoop combineert snel samplen tot 1 GSa/s met hoge resoluties van 12, 14 en 16 bit en een groot geheugen van 64 Mpoints per kanaal met vier ingangen. De oscilloscoop ondersteunt continu streaming metingen tot 200 MSa/s en kan worden gesynchroniseerd met andere oscilloscopen via de CMI-interface om een veelkanaals gecombineerd instrument te maken met gesynchroniseerde tijdbasis. Het CMI-interface is standaard beschikbaar op de Handyscope HS6. Optioneel kan de Handyscope HS6 worden geleverd met SureConnect connectietest en weerstandsmeting op ieder kanaal.
SureConnect
De revolutionaire SureConnect connectietest van de Handyscope HS6 laat onmiddellijk tijdens het meten zien of de meetprobe daadwerkelijk elektrisch contact maakt met het testobject of niet.
EMI pre-compliance-tester
De krachtige Handyscope HS6 - 1000XMES EMI-analyzer geeft de gebruiker de mogelijkheid snel een goede EMI-pre-compliance-testen uit te voeren. Met deze kosten-effectieve EMI-test kan tijd en geld worden bespaard door een extra bezoek aan een dure EMC-testfaciliteit te voorkomen. De meegeleverde EMI-probe-set TP-EMI-HS6 bevat drie magnetisch veld- (H-veld) probes en een elektrisch veld (E-veld) probe.
Multi-oscilloscoop-synchronisatie
De Handyscope HS6 is uitgerust met een geavanceerde CMI-synchronisatiebus, waarmee meer Handyscope HS6s aan elkaar kunnen worden gekoppeld door middel van TP-C50H Koppelkabel CMI's, waarna ze als een enkele gecombineerde en gesynchroniseerde oscilloscoop gebruikt kunnen worden. Alle Handyscopes meten op dezelfde samplefrequentie (0 ppm verschil!) Het maximum aantal Handyscopes dat aan elkaar gekoppeld kan worden is alleen gelimiteerd door het aantal beschikbare USB-poorten.
Lees meer over multi-instrument CMI-synchronisatie Bekijk de CMI-interface-video
Wanneer de instrumenten verder van elkaar opgesteld zijn maar toch moeten worden gecombineerd en gesynchroniseerd, kan de Wireless Multi Instrument Synchronization Module WCMI worden gebruikt. De WCMI-modules worden aangesloten op de extensiepoort van de instrumenten en maken het mogelijk instrumenten te synchroniseren die tot 400 m van elkaar verwijderd zijn.
Hoge nauwkeurigheid
De Handyscope HS6 meet met hoge resoluties van 14 en 16 bit. Een signaal gemeten met de Handyscope HS6 heeft 256 keer meer resolutie dan de meeste standaard oscilloscopen, die meestal een lage resolutie van 8 of 9 bit hebben. De hoge resolutie van de Handyscope HS6 precisie-oscilloscoop maakt het mogelijk signalen veel nauwkeuriger te meten, omdat de kwantiseringsfout vele malen kleiner is.
Groot geheugen
Wanneer met hoge samplesnelheden wordt gemeten, is een groot geheugen onmisbaar om het signaal volledig in de acquisitiebuffer op te slaan. Waar de meeste oscilloscopen 2.5 Kpoints of 100 Kpoints geheugen hebben, heeft de Handyscope HS6 een geheugen van maximaal 256 Mpoints per kanaal, afhankelijk van de gekozen resolutie en aantal ingeschakelde kanalen. Het voordeel van een groot geheugen is dat eenmalige snelle verschijnselen geheel gemeten kunnen worden. Ook complete seriële communicatie-blokken zoals CAN-bus-signalen kunnen bijvoorbeeld in een keer worden gemeten en later worden bekeken en geanalyseerd.
Bandbreedtebeperking
Het lijkt een logische aanname dat meer bandbreedte beter is, maar een grotere bandbreedte geeft meer ruis. Om deze ruis te reduceren is het mogelijk voor ieder kanaal van de Handyscope HS6 een bandbreedtebeperking inschakelen.
Veelzijdige Multi Channel oscilloscoop-software
De Handyscope HS6 wordt geleverd met de veelzijdige Multi Channel oscilloscoop-software, die de Handyscope HS6 transformeert naar een oscilloscoop, spectrum analyzer, datalogger, multimeter en protocol analyzer.
Enkele van de krachtige eigenschappen van de Multi Channel oscilloscoop-software worden hieronder beschreven, kijk voor een volledige beschrijving van de Multi Channel oscilloscoop-software op de Multi Channel oscilloscoop-software-pagina's.
Quick Setup
Om het instellen van metingen te vereenvoudigen heeft de Multi Channel oscilloscoop-software een groot aantal Quick Setups, voor vrijwel iedere toepassing. Een Quick Setup bevat alle basisinstellingen voor een specifieke meting en aanvullende informatie met betrekking tot de geselecteerde Quick Setup, zoals hoe uw Handyscope en/of accessoires aangesloten moeten worden. Quick Setups kunnen ook referentie-voorbeeldsignalen bevatten. Na het inlezen van de Quick Setup kan de betreffende meting gelijk uitgevoerd worden of kunnen indien gewenst kleine aanpassingen aan de instellingen gedaan worden.
De Quick Setups zijn overzichtelijk geordend in een boom-structuur, gegroepeerd per toepassing. Met slechts enkele muisklikken kan een complexe meting uitgevoerd worden.
Flexibele signaalweergave
De Multi Channel oscilloscoop-software scoop, spectrum analyzer en datalogger bieden een ultiem flexibele manier om alle aspecten van de gemeten signalen weer te geven. De software kan een of meer grafieken hebben, die elk een of meer signalen weer kunnen geven, waarbij iedere grafiek een ander gedeelte van hetzelfde signaal kan weergeven. Grafieken kunnen signalen van uw Handyscope weergeven in Yt-modus, in XY-modus of als frequentiespectrum, met of zonder interpolatie. De kleuren van alle onderdelen in een grafiek kunnen naar eigen wens ingesteld worden. Afmetingen van een grafiek kunnen vrij ingesteld worden, grafieken kunnen binnen één groot venster geplaatst worden maar kunnen ook in afzonderlijke vensters getoond worden, op iedere plek op het scherm.

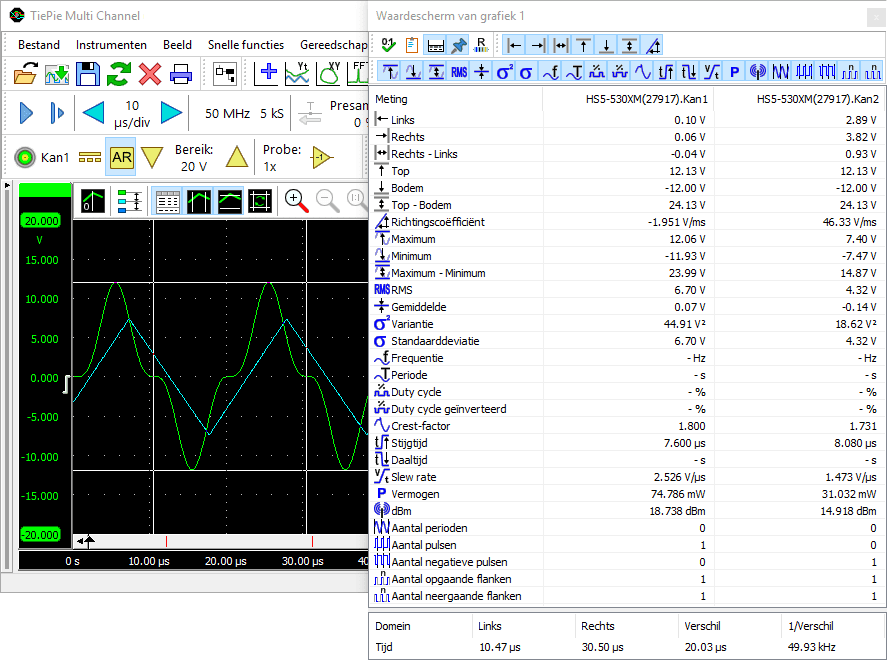

Veel automatische metingen
De Multi Channel oscilloscoop-software beschikt over veel automatische metingen, die kunnen worden uitgevoerd op de gemeten signalen van een Handyscope of een geselecteerd deel van de gemeten signalen. Met deze automatische metingen in de oscilloscoop wordt elk detail van het signaal onthuld. Twee sets kruisdraden, zowel horizontaal als verticaal, kunnen worden gebruikt om het gedeelte van het signaal dat nader onderzocht moet worden te selecteren. De automatische metingen omvatten onder andere: Mininum, Maximum, Hoog-laag, RMS, Gemiddelde, Variantie, Standaarddeviatie en Frequentie.
De meetresultaten worden weergegeven in een speciaal waardescherm dat overal op het computerscherm geplaatst kan worden. Met een handige knoppenbalk kan iedere meting met een enkele klik aan- of uitgezet worden. De meetresultaten kunnen naar het klembord worden gekopieerd om bijvoorbeeld deze in een rapport te gebruiken. Als de grafieken afgedrukt worden, worden de meetresultaten mee afgedrukt.
Uiterst gedetailleerde spectrum analyzer
De uiterst gedetailleerde Multi Channel oscilloscoop-software spectrum analyzer profiteert ten volle van de grote geheugendiepte van de hoge resolutie USB-Handyscopes. De grote geheugendiepte geeft niet alleen een ongelofelijk lage resolutiebandbreedte van slechts 7.45 Hz bij een bereik van 500 MHz, het geeft ook een groot verticaal dynamisch bereik van 140 dB. De snelle en krachtige FFT-routines met veel selecteerbare window-functies laten u de kleinste frequentiecomponenten in uw signalen zien.
De multi-venstereigenschap maakt het mogelijk gelijktijdig verschillende delen van het spectrum tot in detail te bekijken, waardoor een beter begrip van de gemeten signalen verkregen wordt.
Geavanceerde triggers
Om de geavanceerde triggermogelijkheden van uw Handyscope te bedienen, heeft de Multi Channel oscilloscoop-software een handig Triggereigenschappenscherm. Het triggereigenschappenscherm biedt de mogelijkheid alle eigenschappen van de trigger, zoals de triggerbron, het triggertype, alle niveaus en hystereses en optionele tijdvoorwaarden te bekijken en in te stellen. Daarbij geeft het Triggereigenschappenscherm een uitleg over het ingestelde triggertype en voorbeelden die wel een trigger opwekken (linker kolom) en geen trigger opwekken (rechter kolom).
Ongelimiteerde zoom
Wanneer met hoge samplesnelheden wordt gemeten, is een grote recordlengte onmisbaar om het signaal volledig in de acquisitiebuffer op te slaan. Daarom hebben onze Handyscopes tot 256 MSamples recordlengte per kanaal.
Om al die data gemakkelijk te kunnen bekijken en toch alle details van de gemeten signalen te kunnen zien, hebben de Multi Channel oscilloscoop-software scoop, spectrum analyzer en datalogger geavanceerde signaal-tekenroutines met ongelimiteerde zoom-mogelijkheden. Het volledige signaal kan worden getoond op iedere gewenste schermgrootte, zonder verlies van informatie. Toch kunt u tot elk gewenst niveau inzoomen, om de fijnste details van het signaal te zien. Zoomfactoren van 1 miljoen of zelfs meer zijn geen enkel probleem, het is mogelijk verder in te zoomen dan het sample-niveau.

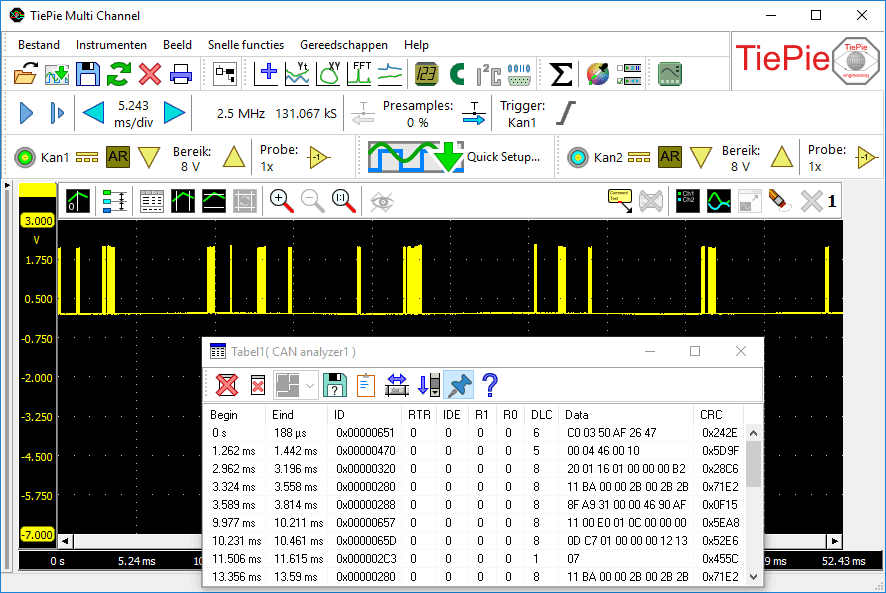

Analyseer snelle seriële communicatieprotocollen
Om snelle seriële communicatie te analyseren of te debuggen hoeven alleen de signalen die de data versturen gemeten te worden met een Handyscope en daarna geanalyseerd en gedecodeerd door een van de Multi Channel oscilloscoop-software protocol-analyzers. De gedecodeerde informatie van de seriële communicatie kan worden weergegeven in tabellen, in grafieken en in de multimeter.
Een protocol-analyzer is een nuttig gereedschap wanneer een hardware- en/of software-implementatie van een communicatiebus ontwikkeld wordt. Het is ook bruikbaar bij het zoeken naar fouten in bestaande communicatiesystemen.
24/7 Dataloggen
Voor het meten van langdurige signalen met een Handyscope wordt de Multi Channel oscilloscoop-software Datalogger gebruikt. De datalogger logt de signalen, continu en ononderbroken op hoge snelheid, 24 uur per dag, 7 dagen in de week. De meetresultaten zijn gelijk zichtbaar op het scherm en alle meetwaarden kunnen op schijf worden opgeslagen. Een handige knoppenbalk maakt eenvoudig navigeren door de opgeslagen bestanden mogelijk om de juiste momenten in de meting terug te vinden.
Meer kenmerken
Ontdek meer eigenschappen van de veelzijdige Multi Channel oscilloscoop-software voor uw Handyscope HS6 op de Multi Channel oscilloscoop-software-pagina's.
Handyscope HS6 specificaties
De tabellen hieronder tonen gedetailleerde specificaties van de Handyscope HS6. Spring naar de specificaties voor:
Acquisitiesysteem | |||||
|---|---|---|---|---|---|
| Aantal ingangskanalen | 4 analoog | ||||
| CH1, CH2, CH3, CH4 | BNC, female | ||||
| Type | Single-ended ingang | ||||
| Resolutie | Instelbaar in software | ||||
| Oorspronkelijk | 8, 12, 14 bit | ||||
| Verbeterd | 16 bit | ||||
| DC-nauwkeurigheid | 0.25 % (0.1 % typical) van volle schaal ± 1 LSB bij 20°C tot 25°C Laat het instrument 20 minuten opwarmen om de gespecificeerde nauwkeurigheid te bereiken. Bij extreme temperaturen is meer tijd nodig om de interne temperatuur te laten stabiliseren | ||||
| Ruis | 240 µVrms (200 mV bereik, 12 bit, 50 MSa/s) 90 µVrms (200 mV bereik, 16 bit, 6.25 MSa/s) | ||||
| Bereiken (volle schaal) | ±200 mV ±400 mV ±800 mV | ±2 V ±4 V ±8 V | ±20 V ±40 V ±80 V | ||
| Koppeling | AC/DC | ||||
| Impedantie | 1 MΩ / 20 pF ± 1 % | ||||
| Maximale spanning | 200 V (DC + AC piek < 10 kHz) | ||||
| Bandbreedte | HS6-1000 | HS6-500 | HS6-200 | ||
| -3dB op 75 % van volle schaal ingang | 250 MHz | 250 MHz | 250 MHz | ||
| Beperking, instelbaar per kanaal | Uit (250 MHz) 150 MHz 100 MHz 50 MHz | Uit (250 MHz) 150 MHz 100 MHz 50 MHz | Uit (250 MHz) 150 MHz 100 MHz 50 MHz | ||
| AC-koppeling afbreekfrequentie (-3dB) | ±1.5 Hz | ||||
| SureConnect | Optioneel leverbaar (optie S) | ||||
| Maximale spanning op verbinding | 200 V (DC + AC piek < 10 kHz) | ||||
| Weerstandsmeting | Optioneel leverbaar (optie S) | ||||
| Bereiken (Volle schaal) | 100 Ω 200 Ω 500 Ω | 1 kΩ 2 kΩ 5 kΩ | 10 kΩ 20 kΩ 50 kΩ | 100 kΩ 200 kΩ 500 kΩ | 1 MΩ 2 MΩ |
| Nauwkeurigheid | 1 % van volle schaal | ||||
| Reactietijd (tot 95%) | < 10 µs | ||||
| Maximale samplesnelheid | HS6-1000 | HS6-500 | HS6-200 | ||
| 8 bit | |||||
| een kanaal | 1 GSa/s | 500 MSa/s | 200 MSa/s | ||
| twee kanalen | 500 MSa/s | 200 MSa/s | 100 MSa/s | ||
| drie of vier kanalen | 200 MSa/s | 100 MSa/s | 50 MSa/s | ||
| 12 bit | |||||
| een kanaal | 500 MSa/s | 200 MSa/s | 100 MSa/s | ||
| twee kanalen | 200 MSa/s | 100 MSa/s | 50 MSa/s | ||
| drie of vier kanalen | 100 MSa/s | 50 MSa/s | 20 MSa/s | ||
| 14 bit | 100 MSa/s | 50 MSa/s | 20 MSa/s | ||
| 16 bit | 6.25 MSa/s | 3.125 MSa/s | 1.25 MSa/s | ||
| Maximale streamsnelheid 1 | HS6-1000 | HS6-500 | HS6-200 | ||
| 8 bit | |||||
| een kanaal | 200 MSa/s2 | 100 MSa/s2 | 40 MSa/s | ||
| twee kanalen | 100 MSa/s3 | 50 MSa/s3 | 20 MSa/s | ||
| drie of vier kanalen | 50 MSa/s4 | 20 MSa/s4 | 10 MSa/s | ||
| 12 bit | |||||
| een kanaal | 100 MSa/s3 | 50 MSa/s3 | 20 MSa/s | ||
| twee kanalen | 50 MSa/s4 | 25 MSa/s4 | 10 MSa/s | ||
| drie of vier kanalen | 25 MSa/s5 | 12.5 MSa/s5 | 5 MSa/s | ||
| 14 bit | |||||
| een kanaal | 100 MSa/s3 | 50 MSa/s3 | 20 MSa/s | ||
| twee kanalen | 50 MSa/s4 | 25 MSa/s4 | 10 MSa/s | ||
| drie of vier kanalen | 25 MSa/s5 | 12.5 MSa/s5 | 5 MSa/s | ||
| 16 bit | 6.25 MSa/s6 | 3.125 MSa/s | 1.25 MSa/s | ||
| |||||
| Sampleklok | |||||
| Intern | TCXO | ||||
| Nauwkeurigheid | ± 0.0001 % | ||||
| Stabiliteit | ± 1 ppm van 0°C tot 55°C | ||||
| Tijdbasisveroudering | ±1 ppm/jaar | ||||
| Extern | LVDS, op CMI-connectors | ||||
| Ingangsfrequentie | 10 MHz ± 1 % 16.369 MHz ± 1 % | ||||
| Geheugen | Standaard model | XM optie | |||
| 8 bit resolutie | |||||
| een kanaal | 1 Mpts per kanaal | 256 Mpts per kanaal | |||
| twee kanalen | 512 Kpts per kanaal | 128 Mpts per kanaal | |||
| drie of vier kanalen | 256 Kpts per kanaal | 64 Mpts per kanaal | |||
| 12, 14, 16 bit resolutie | |||||
| een kanaal | 512 Kpts per kanaal | 128 Mpts per kanaal | |||
| twee kanalen | 256 Kpts per kanaal | 64 Mpts per kanaal | |||
| drie of vier kanalen | 128 Kpts per kanaal | 32 Mpts per kanaal | |||
| Trigger | Alleen beschikbaar in scoop/blokmodus, niet in streaming-modus | ||||
| Systeem | Digitaal, 2 niveaus | ||||
| Bron | CH1, CH2, CH3, CH4, OR, digitaal extern | ||||
| Triggermodi | Opgaande flank, Neergaande flank, Iedere flank Binnen venster, Buiten venster, Treed binnen Venster, Treed buiten venster (triggercondities alleen op Ch1) Pulsbreedte (alleen op Ch1) Interval (alleen op Ch1) | ||||
| Niveaubereik | 0 tot 100 % van volle schaal | ||||
| Hysteresisbereik | 0 tot 100 % van volle schaal | ||||
| Resolutie | 0.006 % (14, 16 bits) / 0.025% (12 bits) | ||||
| Pre-trigger | 0 tot ingestelde recordlengte, 1 sample resolutie | ||||
| Post-trigger | 0 tot ingestelde recordlengte, 1 sample resolutie | ||||
| Trigger hold-off | 0 tot 63 MSamples, 1 sample resolutie | ||||
| Triggervertraging | 0 tot 8 GSamples, 1 sample resolutie | ||||
| Digitale externe trigger | |||||
| Ingang | Extensieconnector pinnen 1 en 2 | ||||
| Bereik | 0 tot 2.5 V (TTL) | ||||
| Koppeling | DC | ||||
| Jitter | ≤ 1 sample | ||||
Multi-instrument-synchronizatie | |||||
| Met CMI | Synchroniseren van instrumenten via CMI is beschikbaar wanneer alle instrumenten zijn verbonden via USB. | ||||
| Maximum aantal instrumenten | Gelimiteerd door aantal beschikbare USB-poorten | ||||
| Synchronisatienauwkeurigheid | 0 ppm | ||||
| CMI-interface | 2x, CMI 1, CMI 2 | ||||
| Benodigde koppelkabel | TP-C50H Koppelkabel CMI | ||||
| Maximale lengte koppelkabel | 50 cm | ||||
| Met WCMI | Synchroniseren van instrumenten via WCMI is beschikbaar wanneer instrumenten zijn verbonden via USB, LAN en WiFi. | ||||
| Maximum aantal instrumenten | Geen limitatie | ||||
| Vereiste koppelmodule | WCMI - 8, WCMI - 9 | ||||
| Kloksynchronisatienauwkeurigheid | ≤ 1 ppm, typical ≤ 0.2 ppm | ||||
| Trigger-jitter bij samplesnelheid 1 | ≤ 1 MSa/s | > 1 MSa/s | |||
| 2 x "5" | ≤ ±2 samples | ≤ ±2 µs | |||
| "5" en "6" | |||||
| Triggerbron "5" | ≤ ±2 samples | ≤ ±2 µs | |||
| Triggerbron "6" | ≤ ±8 samples | ≤ ±8 µs | |||
| 2 x "6" | ≤ ±8 samples | ≤ ±8 µs | |||
Probe-calibratie | |||||
| Uitgang | Extensieconnector pinnen 3 (signaal) en 6 (massa) | ||||
| Signaal | Blokgolf | ||||
| Niveau | -1 V tot 1 V | ||||
| Frequentie | 1 kHz | ||||
Interface | |||||
| Interface | USB 3.0 SuperSpeed (5 Gbit/s); (USB 2.0 HighSpeed compatible) | ||||
Voedingsvereisten | |||||
| Voeding | Van USB-poort of externe ingang | ||||
| Opname | 5 VDC 1200 mA max | ||||
| Externe voeding | Van tweede USB-poort of voedingsadapter | ||||
Afmetingen | |||||
| Instrument | |||||
| Hoogte | 25 mm (1 inch) | ||||
| Lengte | 170 mm (6.7 inch) | ||||
| Breedte | 140 mm (5.2 inch) | ||||
| Gewicht | 500 g (17.6 ounce) | ||||
| USB-kabel-lengte | 1.8 m (70 inch) | ||||
Aansluitingen | |||||
| Kanaal 1, 2 | BNC, female | ||||
| USB | Vaste kabel met USB 3.0 type A connector, 1.8 m | ||||
| Extensie-connector | D-sub 9 pins female | ||||
| Voeding | 3.5 mm power socket | ||||
| CMI I/O-connectoren | 2 x HDMI type C socket | ||||
Systeemvereisten | |||||
| PC I/O-aansluiting | USB 2.0, USB 3.0 of USB 3.1 | ||||
| Operating systeem | Windows 10 / 11, 64 bits Linux (via libtiepie-hw SDK) | ||||
Omgevingscondities | |||||
| Bedrijf | |||||
| Omgevingstemperatuur | 20°C tot 25°C (10°C tot 40°C zonder specificaties) | ||||
| Relatieve luchtvochtigheid | 10 % tot 90 %, niet-condenserend | ||||
| Opslag | |||||
| Omgevingstemperatuur | -20°C tot 70°C | ||||
| Relatieve luchtvochtigheid | 5 % tot 95 %, niet-condenserend | ||||
Richtlijn-conformiteit | |||||
| CE mark compliance | Ja | ||||
| RoHS | Ja | ||||
| EN 55011:2009/A1:2010 | Ja | ||||
| EN 55022:2006/A1:2007 | Ja | ||||
| EN 61000-6-1:2007 | Ja | ||||
| EN 61000-6-3:2007 | Ja | ||||
Verpakking | |||||
| Instrument | Handyscope HS6 | ||||
| Probes | 4 x Oscilloscoop-probe 1:1-1:10 - HP-3250I | ||||
| Accessoires | Handyscope / WiFiScope netvoeding, externe voedingskabel voor USB-poort, Probe-compensatiekabel TP-DB9-BNC-30 | ||||
| Software | voor Windows 10 / 11, via website | ||||
| Drivers | voor Windows 10 / 11, via website | ||||
| Software Development Kit | voor Windows 10 / 11 en Linux, via website | ||||
| Handleidingen | instrument-handleiding en software-handleiding in kleur gedrukt en digitaal, via website | ||||
Optionele Accessoires | |||||
| Optionele accessoires voor de Handyscope HS6 moeten apart besteld worden | |||||
| Meetsnoer, single ended | Meetsnoer TP-BNCI-100 | ||||
Klantenservice | |||||
| TiePie engineering instrumenten zijn ontworpen, gebouwd en getest om een hoge betrouwbaarheid te bieden. Voor het onwaarschijnlijke geval dat u moeilijkheden ervaart, zijn de TiePie engineering instrumenten volledig gegarandeerd voor twee jaar. | |||||
| Deze garantie omvat | Alle onderdelen en arbeidsloon (behalve de probes en/of meetsnoeren) Kostenloze terugzending Langdurige 7 jaar ondersteuning Gratis software updates | ||||
| Optioneel beschikbaar | Uitbreiding voor vijf jaar garantie (W5) | ||||
De Handyscope HS6 is verkrijgbaar in 3 verschillende basismodellen:
| Bestelcode | Max. Sample-snelheid | Max. Stream-snelheid |
|---|---|---|
| HS6-1000 | 1 GSa/s | 200 MSa/s |
| HS6-500 | 500 MSa/s | 100 MSa/s |
| HS6-200 | 200 MSa/s | 40 MSa/s |
Voor de Handyscope HS6 zijn de volgende opties beschikbaar:
- XM: Met de extended memory-optie is tot 256 Mpoints geheugen per kanaal beschikbaar. Zonder deze optie hebben de modellen tot 1 Mpoints geheugen per kanaal.
- E: Met de EMI-optie verandert de Handyscope HS6 in een nauwkeurige EMI-pre-compliance-tester. De EMI-optie omvat ook de EMI-probe-set TP-EMI-HS6.
- S: Met de SureConnect-optie zijn connectietest en weerstandsmeting beschikbaar op alle kanalen.
- W5: Met de uitgebreide garantie-optie is de garantie vijf jaar op onderdelen en arbeid. Zonder deze optie hebben de modellen twee jaar garantie op onderdelen en arbeid.
De EMI-optie vereist een Handyscope HS6 - 1000 in combinatie met minimaal optie XM.
De Handyscope HS6 wordt geleverd met:
| Instrument | Handyscope HS6 |
|---|---|
| Oscilloscopeprobes | 4 x Oscilloscoop-probe 1:1-1:10 - HP-3250I |
| Accessoires | Handyscope / WiFiScope netvoeding, externe voedingskabel (USB), Probe-compensatiekabel TP-DB9-BNC-30 |
| Software | voor Windows 10 / 11, via website |
| Drivers | voor Windows 10 / 11, via website |
| Software Development Kit | voor Windows 10 / 11 en Linux, via website |
| Handleidingen | Instrument handleiding en software handleiding In kleur geprint en digitaal, via website |
Verschillende downloads voor de Handyscope HS6 zijn hieronder beschikbaar, waaronder Multi Channel oscilloscoop-software, drivers en handleidingen.
Driver & Software
| Beschrijving | Versie | Opmerkingen | Grootte | |
|---|---|---|---|---|
| WinUSB-driver | 10.0.2 | Windows 10 / 11, 64 bit | 1.73 MB | download |
| Multi Channel software | 1.47.0 | Windows 10 / 11, 64 bit, inclusief PDF-handleiding | 103.76 MB | download |
Handleidingen & documenten
| Beschrijving | Versie | Opmerkingen | Grootte | |
|---|---|---|---|---|
| Multi Channel software handleiding | 1.11 | Engels | 3.13 MB | download |
| Handyscope HS6 Instrumenthandleiding | 2.49 | Engels | 650.00 kB | download |
| Handyscope HS6 Specificatieblad | Engels | 4.74 MB | download |
Software Development Kit (SDK)
Voor het interfacen van de Handyscope HS6 met software van derden of het ontwikkelen van eigen software is de libtiepie-hw Software Development Kit nodig. Gedetailleerde informatie over de libtiepie-hw SDK en downloads voor Windows en Linux is te vinden op de libtiepie-hw pagina's.
